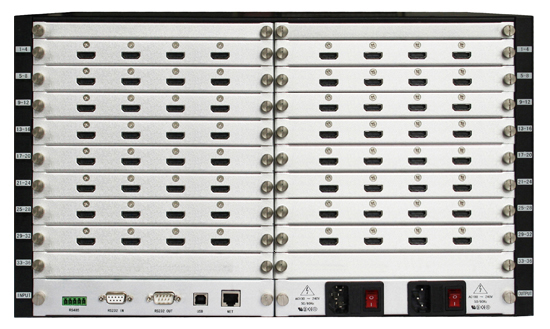

HDMI固定机架式矩阵切换器是专门为高分辨率的HDMI数字信号传输切换而设计的开关设备，可将多路输入信号任意选择分配到多个显示终端。HDMI矩阵切换器具有高达1.65Gbps的带宽，可支持480p，720p，1080i，1080p和1920x1200等分辨率，用户可以通过遥控器，面板按钮，RS232，中央控制器来切换信号。广泛用于军工、多媒体教学、电视电话会议、金融、科研、气象、医院等领域。
兼容HDCP
安装简单，即插即用
支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；
支持信号时序重整
具有断电现场切换记忆保护功能；特有ESD静电保护功能
特有TCP/IP网络控制管理功能，能通过以太网控制；（选配）
采用液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
带宽1.65GHz（-3Db）满载
微分相位0.05o(RL=150Ω)
微分相位0.05o(RL=150Ω)
微分增益0.05%(RL=150Ω)
数据传输率2.25GBits
视频
信号输入
信号类型HDTV高清信号
接口HDMI接口A型19针母头
最小电平0.5Vp-p
最大电平1.0Vp-p
差分阻抗100Ω
回波损耗-30db@5MHz
信号输出
信号类型HDTV高清信号
接口HDMI接口A型19针母头
输出电平0.7Vp-p
差分阻抗100Ω
回波损耗-30db@5MHz
直流补偿最大5mV
控制类型
串行控制接口RS-232，9针母D型接口
波特率与协议波特率9600
数据位8位
停止位1，无奇偶校验位
串行控制口结构2=TX，3=RX，5=GND
无线技术IR红外遥控
电源：AC100～220V,50/60Hz国际自适应电源
功耗：<70W
温度：0℃～45℃
保修：壹年（配件及人工）
机箱面板：氧化拉丝
遥控器：（选配）
