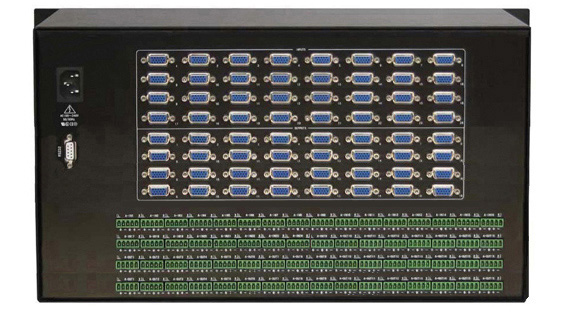

VGA加音频32系列

型号：ZQ-MA3232G

VGA加音频矩阵切换器设计用于传输高解析度计算机视频和立体声音频信号，平衡立体声音频输入信号，允许使用标准的VGA和音频电缆直接与计算机视频卡和声卡连接。适用于小型系统的计算机视频和立体声音频信号的传输应用，如教室、培训设施和会议室等。

VGA加音频32系列 特点

（1）独立的矩阵切换输出，支持视/音频独立控制

（2）遥控锁定功能；面板手动切换；傻瓜方便

（3）前面板LCD状态显示，按键自动锁定功能

（4）预案管理和自动轮巡功能（选配）

（5）前面板液晶屏自动屏保功能

（6）掉电保护功能

（7）75Ω视频输入/输出阻抗，优质VGA接插件

（8）输入：用于视频的15针HD插座

（9）输出：用于视频的15针HD插座

（10）500MHz带宽

（11）缓冲的输入/输出

（12）RS-232串行控制端口

（13）金属外壳可以装配到标准19寸机架上

（14）采用增益补偿技术

VGA加音频32系列 参数

视频参数

带宽：500MHz

阻抗：75Ω

增益：0dB

输入水平：0.7Vp-p

接口：15孔D-Sub型

频率响应：少于±0.1dB-30MHz.

切换速度：180ns

微相误差：0.01度,0-10MHz

微增益误差：0.01%,0-10MHz

串扰抑制：在5MHz时是-50dB

DC偏差：最大±5mV

音频参数

输入阻抗：600Ω，平衡或非平衡AC/DC耦合

响应：±0.05dB,20Hz-20KMz

音频通道分离：>90dB@1KHz

信噪比：大于90dB平衡，额定最大输出21dB

接口：凤凰端子

串行接口：RS232-C,9孔D-Sub型连接器,端口2，3，5分别直通

串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控

输入电压：AC100～320V；50/60Hz

机箱面板：铝合金氧化拉丝

6U机箱尺寸：430×250×264mm(长×宽×高）

6U机箱含包装重量：约12.5Kg

保修：壹年（配件及人工）

遥控器：（选配）
